ENTRADA DE BALANCEAMENTO:
Entradas eletronicamente balanceadas aceitam um conector XLR macho padrão. Phatom Power 48v disponivel em cada soquete de microfone de entrada.
ENTRADA DE LINHA:
A entrada de microfone não balanceada é fornecida para o uso de um microfone não balanceado e é projetada para aceitar um sinal de entrada de alta impedância não balanceado. (use também para conexão de Deck, Toca-discos, Teclado etc.)
CONTROLE DE GANHO:
Ajusta o ganho aplicado ao nível do sinal de entrada. Para obter o melhor equilíbrio entre a relação sinal/ruído e a faixa dinâmica, ajuste o ganho para que o indicador de PICO acenda assim que o sinal atingir seu nível máximo.
Interruptor ITT (Filtro high-pass):
Este interruptor ativa ou desativa o HPF. Para ligar o HPF, pressione o interruptor para dentro, o HPF corta as frequências abaixo de 80Hz.
Equalizador (High, Middle High, Middle Low and Low):
Este equalizador de quatro bandas ajusta as bandas de frequência Alta, Média Alta, Médio Grave e Grave do canal.
A configuração do botão produz a resposta de frequência.
Girar o botão para a direita aumenta a banda de frequência correspondente, enquanto girar para a esquerda atenua a banda.
A tabela ao lado mostra o tipo de EQ, a frequência base e o corte/impulso máximo para cada uma das quatro bandas.
ENVIO AUX:
Use este controle para definir o nível de sinal que será enviado para a via auxiliar ou para cada saída auxiliar.
EFEITO:
Use este controle quando quiser obter um som de efeito ajustando o sinal de entrada. Quando não estiver usando fonte externa, o atraso digital que está instalado internamente estará funcionando.
PAN:
O controle de PAN envia quantidades continuamente variáveis do sinal pós- fader para os barramentos principais esquerdo ou direito.
Na posição central, quantidades iguais de sinal são enviadas para os barramentos esquerdo e direito.
MUTE:
Todas as saídas do canal são ativadas quando o interruptor MUTE é liberado e silenciadas quando o interruptor é pressionado.
Especificações:

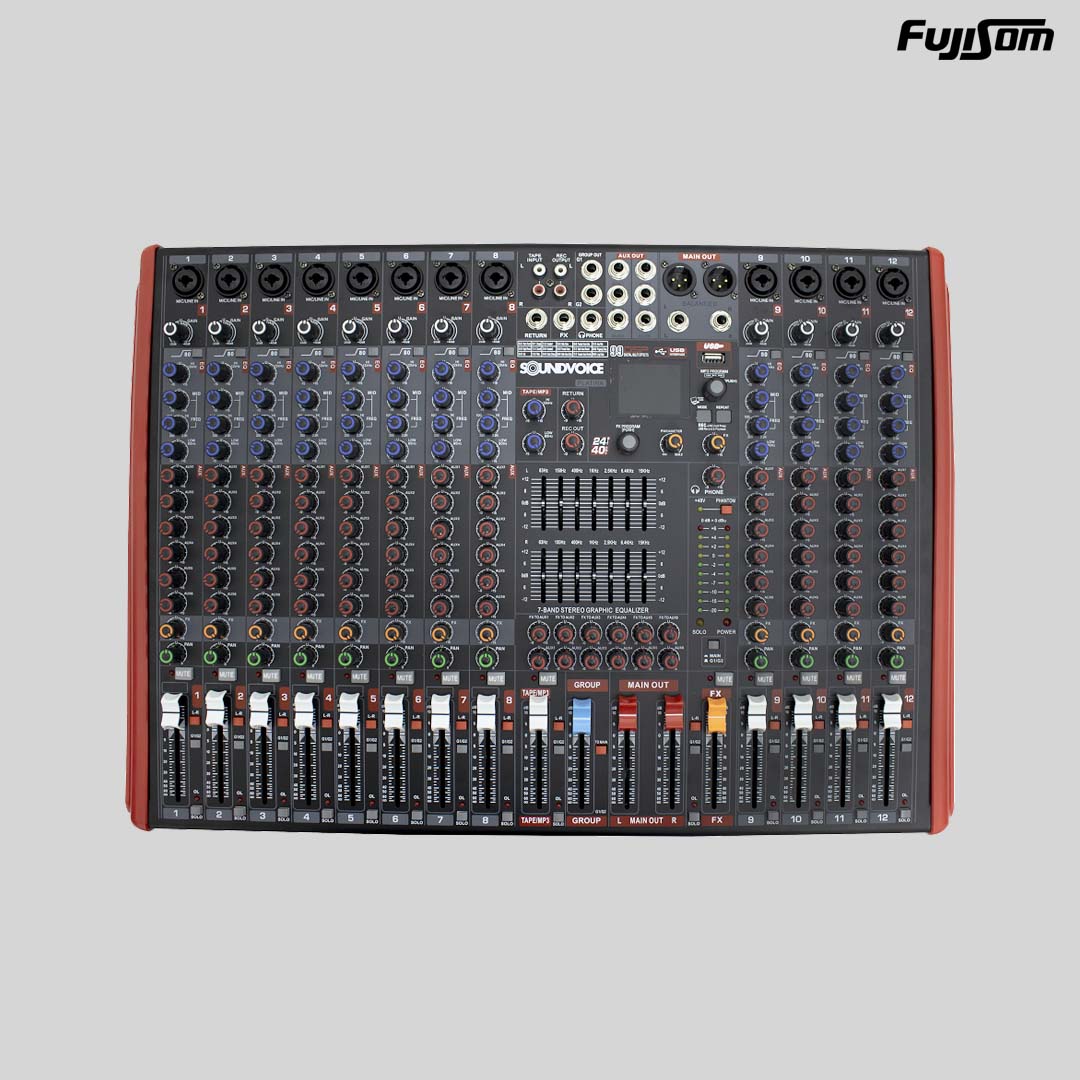

12 canais combo (XLR/P10);
USB/MP3/Bluetooth;
Equalizador Gráfico de 7 bandas;
G1/G2 Controle de grupo;
24bit Efeito Digital;
Equalizador paramétrico 3 bandas por canal;
7 Auxiliares;
12 Canais entrada para Mic Combo;
Cada canal tem a função independente;
Low Cut 80Hz.
*Produto sujeito a alteração sem aviso previo, imagem meramente ilustrativa |
